随着我国沼气科学技术的发展和农村家用沼气的推广，根据当地使用要求和气温、地质等条件，家用沼气池有固定拱盖的水压式池、大揭盖水压式池、吊管式水压式池、曲流布料水压式池、顶返水水压式池、分离浮罩式池、半塑式池、全塑式池和罐式池。形式虽然多种多样，但是归总起来大体由水压式沼气池、浮罩式沼气池、半塑式沼气池和罐式沼气池四种基本类型化形成的。与四位一体生态型大棚模式配套的沼气池一般为水压式沼气池，它又有几种不同形式。

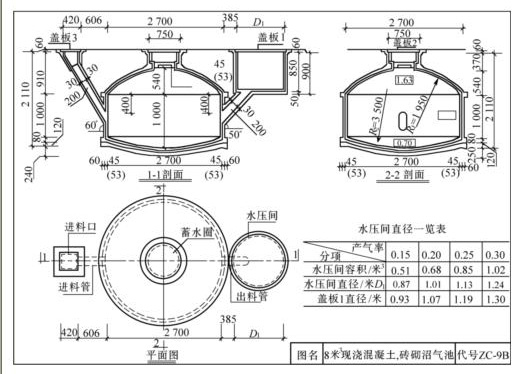

固定拱盖水压式沼气池有圆筒形(见图1.1)、球形(见图1.2)和椭球形(见图1.3) 三种池型。这种池型的池体上部气室完全封闭，随着沼气的不断产生，沼气压力相应提高。这个不断增高的气压，迫使沼气池内的一部分料液进到与池体相通的水压间内，使得水压间内的液面升高。这样一来，水压间的液面跟沼气池体内的液面就产生了一个水位差，这个水位差就叫做“水压”(也就是U形管沼气压力表显示的数值)。用气时，沼气开关打开，沼气在水压下排出；当沼气减少时，水压间的料液又返回池体内，使得水位差不断下降，导致沼气压力也随之相应降低。这种利用部分料液来回串动，引起水压反复变化来贮存和排放沼气的池型，就称之为水压式沼气池。
图1.3 椭球形水压式沼气构造简图(单位：毫米)
水压式沼气池，是我国推广最早、数量最多的池型，是在总结“三结合”、“圆、小、 浅”、“活动盖”、“直管进料”、“中层出料”等群众建池的基础上，加以综合提高而形成的 。“三结合”就是厕所、猪圈和沼气池连成一体，人畜粪便可以直接打扫到沼气池里进行发酵。“圆、小、浅”就是池体圆、体积小、埋深浅。“活动盖”就是沼气池顶加活动盖板。
水压式沼气池型有以下几个优点：
(1)池体结构受力性能良好，而且充分利用土壤的承载能力，所以省工省料，成本比较低。
(2)适于装填多种发酵原料，特别是大量的作物秸秆，对农村积肥十分有利。
(3)为便于经常进料，厕所、猪圈可以建在沼气池上面，粪便随时都能打扫进池。
(4)沼气池周围都与土壤接触，对池体保温有一定的作用。
水压式沼气池型也存在一些缺点，主要是：
(1)由于气压反复变化，而且一般在4～16千帕(即40～160厘米水柱)压力之间变化。这对池体强度和灯具、灶具燃烧效率的稳定与提高都有不利的影响。
(2)由于没有搅拌装置，池内浮渣容易结壳，又难于破碎，所以发酵原料的利用率不高，池容产气率(即每立方米池容积一昼夜的产气量)偏低，一般产气率每天仅为0.15米3/米3 左右。
(3)由于活动盖直径不能加大，对发酵原料以秸秆为主的沼气池来说，大出料工作比较困难。因此，出料的时候最好采用出料机械。
变型的水压式沼气池
图1.4 中心吊管式沼气池
图1.5 曲流布料水压式沼气池剖面图(单位：毫米)
(2)曲流布料水压式沼气池(见图1.5) 该池型是由昆明市农村能源环保办公室于1984年设计成功的一种新池型。它的发酵原料不用秸秆，全部采用人、畜、禽粪便。原料的含水量在95%左右(不能过高)。该池型有如下特点：
(1)在进料口咽喉部位设滤料盘。
(2)原料进入池内由布料器进行半控或全控式布料，形成多路曲流，增加新料扩散面，充分发挥池容负载能力，提高了池容产气率。
(3)池底由进料口向出料口倾斜。
(4)扩大池墙出口，并在内部设隔板，塞流固菌。
(5)池拱中央、天窗盖下部吊笼，输送沼气入气箱。同时，利用内部气压、气流产生搅拌作用，缓解上部料液结壳。
(6)把池底最低点放在水压间底部。在倾斜池底作用下，发酵液可形成一定的流动推力，实现进出料自流，可以不打开天窗盖把全部料液由水压间取出。
其他各种变型的水压式沼气池
除了上述两种变型的水压式沼气池外，各地还根据各自的具体使用情况，设计了多种其他变型的水压式沼气池型。如：为了减少占地面积、节省建池造价、防止进出料液相混合、增加池拱顶气密封性能的双管顶返水水压式沼气池(见图1.6)；为了便于出料的大揭盖水压式沼气池(见图1.7)
图1.6 双管顶返水水压式沼气池简图
1.进料管 2.发酵池 3.出料联通管4.活动盖 5.导气管 6.水压间

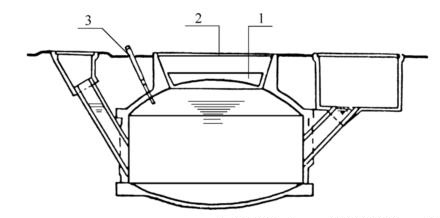

图1.7 大揭盖水压式沼气池简图
无活动盖底层出料水压式沼气池
无活动盖底层出料水压式沼气池是一种变型的水压式沼气池。该池型将水压式沼气池活动盖取消，把沼气池拱盖封死，只留导气管，并且加大水压间容积，这样可避免因沼气池活动盖密封不严带来的问题，在我国北方农村，与“模式”配套新建的沼气池提倡采用这种池型。本书将介绍该种沼气池的建造技术。无活动盖底层出料水压式沼气池的构造如图2.10所示。沼气池为圆柱形，斜坡池底。它由发酵间、贮气间、进料口、出料口、水压间、导气管等组成。

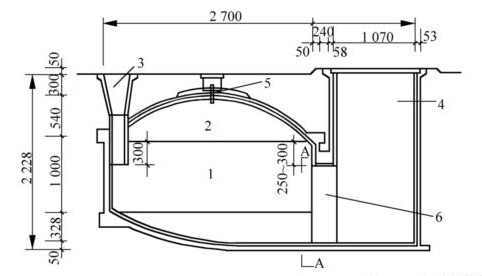

图1.10 底层出料水压式沼气池构造
1.发酵间 2.贮气间 3.进料口4.出料口、水压间 5.导气管 6 .出料口通道
(1)进料口与进料管 进料口与进料管分别设在猪舍地面和地下。厕所、猪舍及收集的人畜粪便，由进料口通过进料管注入沼气池发酵间。
(2)出料口与水压间 出料口与水压间设在与池体相连的日光温室内。其目的是便于蔬菜生产施用沼气肥，同时出料口随时放出二氧化碳进入日光温室内促进蔬菜生长。水压间的下端通过出料通道与发酵间相通。出料口要设置盖板，以防人、畜误入池内。
(3)池底 池底呈锅底形状，在池底中心至水压间底部之间，建一U型槽，下返坡度5%，便于底层出料。
(4)工作原理
①未产气时，进料管、发酵间、水压间的料液在同一水平面上。
②产气时，经微生物发酵分解而产生的沼气上升到贮气间，由于贮气间密封不漏气，沼气不断积聚，便产生压力。当沼气压力超过大气压力时，便把沼气池内的料液压出，进料管和水压间内水位上升，发酵间水压下降，产生了水位差，由于水压气而使贮气间内的沼气保持一定的压力。
③用气时，沼气从导气管输出，水压间的水流回发酵间，即水压间水位下降，发酵间水位上升。依靠水压间水位的自动升降，使贮气间的沼气压力能自动调节，保持燃烧设备火力的稳定。
④产气太少时，如果发酵间产生的沼气跟不上用气需要，则发酵间水位将逐渐与水压间水位相平，最后压差消失，沼气停止输出。
